引言
氧气作为强氧化性介质，在工业制氧、冶金、化工、空分装置、医院供氧等工程中广泛输送。氧气管道管件区别于普通压力管道管件，最大安全特征是严禁任何油脂、烃类、有机润滑剂接触介质接触面。油脂在高压、高速氧气环境下会发生剧烈氧化自燃，管件内部铁锈、固体颗粒随高速气流撞击管壁，会形成点火源，一旦内壁存在油污，极易引发管道爆燃，造成重大人员伤亡与设备损毁事故。大量氧气管道安全事故溯源分析表明，多数燃爆事故根源并非设计压力不足，而是采购环节没有严格执行禁油脱脂专项标准，普通工业管件未经脱脂直接供货、脱脂工艺不合格、脱脂后二次污染、润滑脂残留、包装防护失效等问题，在工程投运后埋下致命隐患。
氧气管道管件包含弯头、三通、异径管、管帽、支管台、法兰等管道组成件，整套管路所有与氧气介质接触内表面，全部需要执行禁油脱脂管控，不能只对直管脱脂而忽略管件、法兰、垫片。当前行业采购普遍存在多项典型问题：采购技术协议仅简单标注“氧气用管件，脱脂处理”，未明确油脂残留限值、脱脂工艺、检测方法；选用铸造管件、斜接弯头，不符合高压氧气管道材料规范；供方使用含油切削液加工，脱脂不彻底；脱脂完成后没有密闭防护，运输仓储阶段再次沾染油污；垫片、紧固件未同步禁油，配套密封件含可燃有机物；混淆普通工业脱脂与氧气专用脱脂标准，不提供油脂检测报告；不同压力等级氧气管件混放，无专用标识，发生错用；出口涉外项目不了解ASTM G93、CGA G-4.1氧气洁净标准，国内脱脂标准与海外标准差异未做技术评审。
氧气管道管件禁油采购，属于特种设备压力管道专项采购，必须同时满足压力管道强度规范与禁油洁净两大体系要求，是安全管控的前置关口。采购工作不能仅关注公称压力、材质、尺寸公差，必须将禁油脱脂、污染物控制、固体颗粒管控作为核心强制性验收条款，建立供方准入评审、技术协议锁定、制造过程监造、脱脂检验、密封包装、进场复检全链条管控体系。本文围绕氧气介质燃爆机理、管道压力分级、国内外氧气管道禁油标准体系、管件选材准入、禁油脱脂工艺规范、残留物检测方法、管件结构选型、密封配套管控、出厂资料、包装防护、采购技术协议、典型采购误区与风险防控、全周期安全经济性评估等维度，系统阐述氧气管道管件禁油采购特殊标准，为空分、冶金、化工氧气工程项目物资采购、供方审核、出厂监造、进场验收提供完整技术依据。
一、氧气管道燃爆机理与采购前置工况分级识别
1.1 氧气管道燃爆风险机理
氧气管道系统着火燃烧一般需要点火源、可燃物、强氧化介质三要素共存。氧气介质本身不燃烧，但会急剧提升可燃物的氧化反应速率。管件内部可燃物主要包括：加工残留切削油、防锈油脂、润滑油、有机脂类、脱模剂、抛光膏；脱脂残留溶剂、橡胶碎屑、有机杂质；包装碎屑、棉纱纤维。点火源常见类型：高速气流中铁锈、焊渣、金属颗粒撞击摩擦产生的机械火花；高压氧气绝热压缩升温；金属摩擦、静电放电。
介质压力越高、流速越大，燃爆风险急剧上升。低压氧气管线风险相对可控，中高压、超高压氧气管道对禁油洁净等级要求严苛，微量油脂即可触发燃烧。同时，管件内壁毛刺、焊瘤、粗糙缺陷会加剧颗粒撞击风险，因此氧气管道管件除禁油之外，对内壁光滑度、无毛刺、无氧化皮、无固体杂质同样有强制要求。
1.2 工况参数采集与压力分级
采购启动前，必须完整采集工艺工况参数，作为禁油等级、材料选型、脱脂指标确定的输入条件，工况参数不全不得启动采购。需要采集参数：介质（气态氧气/液氧）、设计压力、操作压力、设计温度、最高瞬时压力；氧气纯度；介质流速；管线是GC1/GC2压力管道类别；使用场景（空分装置、冶金炼钢、化工工艺、医用氧气）；项目执行标准（国标、ASME、CGA）；洁净等级；是否间歇启停。
按照GB50030氧气站设计规范，氧气管道按照压力划分为低压、中压、高压三个等级，不同压力等级对应不同选材、脱脂洁净指标、检验要求。低压氧气p≤0.6MPa；中压0.6MPa＜p≤10MPa；高压p＞10MPa。高压氧气管道管件选材限制严格，严禁选用铸造管件、斜接弯头，支管连接优先采用整体锻制结构，减少焊缝缺陷与固体杂质产生风险。
工况判定阶段，需要明确整套氧气管件统一执行基准标准。国内工业氧气项目以GB50030、HG20202、GB50316、TSG31工业管道安全技术规程为基础；涉外出口氧气项目，客户要求国际标准时，执行ASTM G93、CGA G-4.1氧气清洗规范，不同标准油脂残留限值存在差异，不可直接等效替换。
二、氧气管道管件国内外禁油标准体系梳理
2.1 国内现行核心标准
GB50030-2013《氧气站设计规范》，氧气工程基础国标，明确氧气管道所有组成件接触介质表面必须脱脂，脱脂合格后管口封闭，防止二次污染，规定管材管件选材限制、流速控制、安全防护要求。
HG20202《脱脂工程施工及验收规范》，国内脱脂专项核心行业标准，规定脱脂剂选用、脱脂工艺、油脂残留检验方法、验收指标，氧气管道脱脂执行本规范。
GB50316《工业金属管道设计规范》，强氧化性介质管道选材、结构设计、杂质控制、脱脂总体要求。
TSG31-2025《工业管道安全技术规程》，特种设备压力管道强制规范，GC1级氧气管道属于高危管道，对锻制管件、无损检测、制造资质、型式试验提出强制要求，高压氧气管道不得采用铸造管件、斜接弯头，锻件等级不低于Ⅱ级 。
GB/T20801《压力管道规范 工业管道》，压力管道元件设计、材料、焊接、无损检测、压力试验基础规范。
GB50235《工业金属管道工程施工规范》，管道安装、试压、吹扫配套要求。
JB/T5902空气分离设备用氧气管道技术条件，空分行业氧气管道管件专用技术条件，规定油脂残留限值。
2.2 国外主流氧气洁净标准
ASTM G93：富氧环境材料与设备清洗规范，定义四级洁净等级，高压氧气一般要求一级洁净，非挥发性残留物NVR限值严格，外贸氧气项目广泛采用。
CGA G-4.1：压缩气体协会氧气设备清洗标准，规范氧气设备脱脂、检测、密封包装、洁净管理，海外空分项目常用。
EN ISO10083，欧洲氧气系统洁净标准，欧洲氧气工程项目适用。
2.3 标准适配基本原则
整套氧气管道系统必须选定统一基准标准，直管、弯头、三通、异径管、法兰、垫片、紧固件全部同步执行同一套禁油与材料标准，不允许管件采用一套标准，垫片、紧固件套用普通工业标准。例如高压GC1氧气管道，全部管件、法兰、密封件必须同步满足TSG31+GB50030+HG20202，不允许仅管件脱脂，垫片、螺栓不做禁油处理。跨标准等效替换，必须出具技术差异对比文件，经设计、业主、安全管理部门审批后方可执行。
氧气管道采购红线：介质接触面全部禁油，包含管件内壁、法兰密封面、垫片两侧、螺栓螺纹接触介质区域，不能只处理管件本体而忽略配套密封元件。
三、氧气管件材质准入采购规范
氧气管道管件材质选择，核心考量抗冲击、抗摩擦火花、抗氧化性能，压力等级越高，材料限制越严格，选材错误会直接增加燃爆风险。
3.1 材质选型规则
低压氧气管道：可选用20#无缝碳钢、304不锈钢锻制管件；碳钢管件内壁必须除锈、清除氧化皮，严格脱脂。
中压氧气管道：优先选用奥氏体不锈钢304、316L锻制管件；部分工况选用铜合金，铜合金不易产生摩擦火花，适合氧气介质。
高压氧气管道（大于10MPa）：优先铜合金、镍基合金、高品质奥氏体不锈钢锻件；高压工况禁止使用铸造管件、斜接弯头，锻制管件锻件等级不低于Ⅱ级，支管连接采用整体锻造三通或者可100%射线检测的对接焊支管接头，不允许直接开孔焊接形成支管，防止尖角、毛刺、焊渣脱落产生点火源。
采购材质审核要点：
1. 管件原材料必须无缝锻件或无缝管加工，不允许板材卷制管件；
2. 供方提供MTC材质证明、炉批号，材料化学成分、力学性能报告；高压管件需要增加超声、磁粉、渗透无损检测报告；
3. 材料加工过程，严禁使用油性切削液、油性防锈剂，加工润滑只能采用水基无油切削介质，这是采购技术协议硬性约束，很多普通管件厂使用机油切削，后续脱脂很难彻底清除深层油脂；
4. 进场可约定光谱抽样复检，核对材质牌号，杜绝以次充好。
3.2 密封垫片、紧固件禁油选材
垫片、螺栓是采购极易忽略的禁油薄弱环节。普通含油橡胶垫片、带油脂石墨垫片严禁用于氧气管道。氧气管道垫片选用PTFE聚四氟乙烯、无油柔性石墨、铜垫片，垫片出厂必须同步脱脂，提供垫片油脂检测报告。紧固件选用不锈钢、铜合金螺栓，螺纹加工全程无油，脱脂后包装。所有密封件、紧固件必须纳入禁油管控范围，不能单独采购普通工业紧固件。
非金属材料在高压富氧环境存在燃烧风险，高压氧气管道，除密封垫片外，管件本体一般不允许非金属材质。
四、氧气管件结构选型采购规范
氧气管道管件结构设计，除承压强度外，重点控制内壁尖角、毛刺、焊瘤、台阶、滞留死角，减少固体颗粒撞击点火风险。
1. 弯头：优先选用长半径R=1.5D无缝对焊弯头；高压氧气管道严禁短半径弯头、斜接弯头。弯头内壁成型平滑，无褶皱、毛刺，管口端面平整，对接错边量严格控制，避免形成台阶，积存固体杂质。

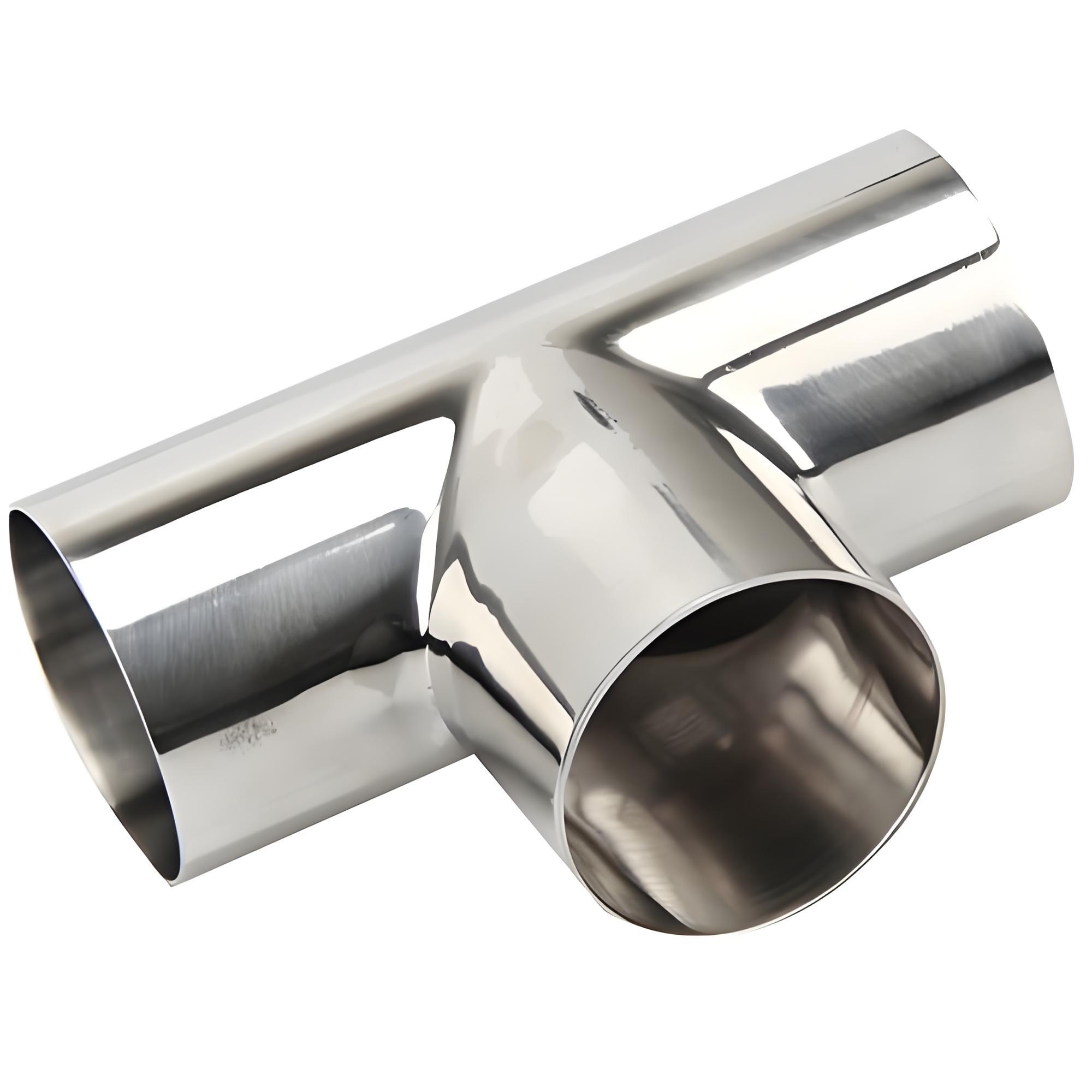

2. 三通：中高压氧气管道优先整体锻制无缝三通，不推荐板式开孔焊接三通；三通内部转角圆滑过渡，无尖锐棱角，减少气流扰动与颗粒撞击。
3. 异径管：同心或偏心锻制异径管，渐变平缓，无突变台阶，内壁光滑无毛刺。
4. 法兰：选用带颈对焊法兰，不推荐板式平焊法兰，减少缝隙积存杂质；法兰密封面加工光滑，无刀纹、凹坑，加工全程无油。
5. 管帽：采用椭圆封头锻制管帽，避免平底封头积液积渣。
整套管件公称内径保持一致，内径不一致形成台阶，固体颗粒滞留。建议整套氧气管件打包统一采购，保证加工工艺、禁油脱脂体系统一；多家分开供货，容易出现内径偏差，对接错边，增加安全风险。
五、禁油脱脂工艺与残留物检测采购技术要求
禁油脱脂是氧气管道管件采购最核心专项工序，采购协议必须锁定脱脂工艺、脱脂剂、检测方法、油脂残留限值，不能简单写“脱脂处理”。
5.1 脱脂工艺管控
脱脂必须在管件水压试验、无损检测完成之后开展，水压试验用水必须无油。禁止使用含氯有毒脱脂溶剂（如四氯化碳，国内已明令限制使用），选用HG20202认可的水基碱性脱脂剂、异丙醇等无残留合规脱脂介质。
脱脂流程：管件内外表面清除铁锈、氧化皮、固体杂物 → 无油清洗浸泡/喷淋脱脂 → 洁净无油清水多次漂洗 → 干燥（洁净无油热空气或氮气吹干）→ 油脂检验 → 合格后立即密闭密封包装。
重点管控：脱脂工序必须在独立洁净车间完成，车间内禁止存放润滑油、机油、油脂类物资；工装夹具、手套、擦拭工具全部为无油专用，禁止普通棉纱（棉纱纤维、油脂残留风险），使用无尘无油擦拭布。
关键风险点：脱脂合格后，所有后续转运、检验工序全程保持无油环境，一旦包装打开，极易二次沾染油脂，造成脱脂失效。
5.2 油脂残留物检测验收标准
按照HG20202，氧气管道管件脱脂检验常用两种检测方法：紫外荧光法、洁净溶剂萃取称重法（测定NVR非挥发性残留物）。国内常规氧气管件油脂残留限值，一般不大于125mg/m²；高压氧气、出口项目按照ASTM G93一级洁净，限值0.1mg/0.1m²，指标严苛很多。
检验方式：抽样检验，同批次管件按比例抽检；高压GC1管道可约定逐件检测。检验项目：油脂残留、固体颗粒、纤维杂质。供方必须随货提供脱脂检测报告，记录脱脂批次、检测方法、检测结果、检验人员。采购监造时，可现场见证脱脂检测试验。
脱脂不合格批次，需要重新脱脂、复检，不可直接交付。不允许肉眼目视替代油脂定量检测，肉眼看不到油污不代表微量烃类残留物达标。
六、无损检测、压力试验、出厂检验与资料交付
氧气管件属于特种设备压力管道元件，检验分为材质检验、尺寸外观检验、无损检测、水压强度试验、脱脂洁净检验，检验要求高于普通工业管件。
1. 材质检验：MTC材质证明书、炉批号、光谱、力学性能；锻制高压管件增加UT超声、MT磁粉、PT渗透检测，排查内部裂纹、表面缺陷。TSG31对GC1级高压氧气管件要求锻件MT/PT后增加UT检测。
2. 外观尺寸：管件内外壁无裂纹、气孔、毛刺、焊瘤、凹坑；管口平整，尺寸公差核验。内窥镜抽检管件内部，检查内壁洁净度、固体颗粒。
3. 水压强度试验：无油洁净水试压，试压后彻底吹干，不能残留水分，水分会携带杂质并锈蚀内壁。
4. 脱脂洁净检验：油脂残留定量检测，固体杂质、纤维检查，出具脱脂证书。
出厂交付资料清单：材质质保书、炉批号追溯表；锻件无损检测报告（UT/MT/PT）；水压试验记录；脱脂工艺文件、油脂残留物检测报告；管件图纸、尺寸检验记录；产品合格证；特种设备元件制造资质、型式试验证书；垫片、紧固件配套脱脂检测报告；涉外项目按需提供ASTM G93洁净证明。
进场验收流程：资料完整性审核优先；检查密封包装完好性，封口不得破损；外观目视；抽样光谱复检；必要时现场抽样复测油脂残留；内窥镜抽查管件内部。资料缺失、包装破损、油脂检测不合格，整批次拒收，不得投入工程使用。重大高压氧气项目，安排出厂监造，监造重点核查加工无油管控、脱脂全过程、残留物检测、密闭包装。
七、脱脂后密闭包装、标识、仓储运输管控
脱脂合格是临时状态，如果包装防护失效，运输、仓储阶段会二次沾油，前期脱脂全部失效，这是采购经常忽视的环节。
1. 脱脂检验合格，管件两端立即使用无油塑料密封端盖封堵，法兰密封面采用无油保护膜完整包裹；整体装入专用无油密封袋，抽真空或者充干燥无油氮气保护（高压氧气推荐充氮封存）。包装材料必须无油、无纤维脱落，禁止普通油纸、含油包装薄膜。
2. 产品标识：外包装显著位置标注【氧气专用·禁油脱脂件】标识，单独标识炉批号、洁净等级，设置警示标识，严禁和普通含油管件、润滑油物资同箱混装。
3. 仓储运输：供方、收货方必须设置氧气脱脂管件专用存放区域，分区隔离，严禁与普通管件、机油、润滑材料、油脂类物资共同堆放；搬运工具、手套必须无油；运输车辆车厢洁净无油污。一旦包装破损，管件必须重新脱脂复检，不能直接使用。
采购技术协议明确约定：包装破损视为不合格，收货方有权拒收；运输防护责任归属供方。
八、采购技术协议核心条款（禁油专项）
氧气管道管件采购合同与技术协议，必须单独设立禁油脱脂专项章节，不能合并在一般技术条款内。核心条款：介质类型、设计压力、管道GC分级；执行标准GB50030、HG20202、TSG31；管件材质、锻件等级；加工全程禁止油性切削液；脱脂工艺、脱脂剂类型；油脂残留限值、检测方法；无损检测项目与合格级别；水压试验介质无油要求；脱脂后干燥、吹扫；密封包装形式，是否充氮保护；内外标识要求；配套垫片、紧固件同步脱脂；出厂全套资料清单；出厂监造；材料代用审批；二次污染责任；不合格处理；安全质量违约条款。
合同约定：供方不得私自更改脱脂工艺、降低洁净指标；因油脂残留超标、二次污染造成氧气管道燃爆安全事故，供方承担全部返工、停产、安全事故损失。评标不能只比价，重点评审供方氧气管件制造业绩、独立脱脂洁净车间、油脂检测能力、特种设备制造资质。低价产品常省略精密脱脂、残留物检测，包装简化，投运后带来毁灭性安全风险。整套氧气管件建议打包统一采购，管件、法兰、垫片、紧固件成套供货，保证全部元件同步禁油。
九、氧气管道管件采购典型误区与风险防控
误区一：认为“肉眼看不到油污就是合格”，不做油脂定量检测，微量烃类肉眼不可见，高压氧气下依然具备燃爆风险。
误区二：管件水压试验之后再脱脂，但试压后吹干不彻底，内部积水锈蚀，带入固体颗粒。
误区三：只对管件本体脱脂，垫片、螺栓、法兰密封面不脱脂，密封位置残留油脂，形成点火隐患。
误区四：加工使用油性切削液，简单冲洗即当作脱脂，金属微孔内部油脂无法清除，后期缓慢释放。
误区五：脱脂完成后裸管发货，简易包装，运输仓储沾染机油、灰尘，发生二次污染。
误区六：高压氧气管道选用铸造管件、斜接弯头，不符合TSG31强制条款，摩擦撞击风险大幅提升。
误区七：不同压力等级氧气管件混放、标识不清，低压管件误用至高压氧气管线。
误区八：采购技术协议缺少禁油专项条款，仅在备注简单写脱脂，指标、检测方法不锁定，发生质量纠纷无判定依据。
风险防控措施：项目前期完成氧气介质压力分级，选定基准标准；技术协议完整锁定禁油、脱脂、残留物指标；加工阶段禁用油性切削介质；独立洁净车间脱脂，见证油脂检测；脱脂后立即密封充氮保护；专用仓储分区隔离；出厂监造；进场资料审核+实物复检；管道安装后，投运前执行无油吹扫，再次确认洁净度。
十、氧气管道管件采购全生命周期安全经济性评估
氧气管件选型采购不能只对比初始采购单价，需要从安全全生命周期评估。高压氧气锻制不锈钢/铜合金管件采购成本更高，锻件缺陷少，摩擦火花风险低，脱脂洁净管控稳定，大幅降低爆炸事故、停产、安全处罚风险；普通碳钢低压管件价格低，但是除锈、脱脂、防锈维护工作量大，适用于低压非关键氧气管线。
小型低压公用氧气管线，风险较低，可选用合格锻制碳钢管件；空分装置、高压工艺氧气主管，GC1级高危管道，优先选用不锈钢锻制管件，严格一级洁净脱脂标准。选型核心逻辑不是省钱，而是匹配压力等级对应的安全边界，氧气管道一旦发生燃爆，事故损失远大于管件采购差价。采购成本评估需要包含管件采购、脱脂检测、包装防护、监造、后期安全运维、事故风险成本。
十一、结论
氧气管道管件禁油采购区别于普通压力管道采购，强度承压与禁油洁净两项强制要求缺一不可，核心目标是消除油脂、烃类可燃物，控制固体颗粒杂质，杜绝富氧环境下燃爆风险。国内工程以GB50030《氧气站设计规范》、HG20202脱脂规范、TSG31工业管道安全技术规程为基础；涉外出口项目可执行ASTM G93、CGA G-4.1氧气洁净标准。
按照压力分级选用锻制管件，高压氧气管道禁止铸造管件、斜接弯头；管件加工全过程禁用油性切削液；所有介质接触面，包含管件、法兰、垫片、紧固件，全部同步脱脂；脱脂后开展油脂残留物定量检测，合格后采用无油密封包装，必要充氮保护，防止二次污染。采购技术协议单独设置禁油专项条款，锁定脱脂工艺、残留限值、检测方法、包装防护，落实供方准入、出厂监造、进场复检。
冶金、空分、化工氧气工程项目，严格执行氧气管道管件禁油采购特殊标准，从采购源头管控油脂污染物、固体颗粒，规避氧气管道燃爆重大安全事故，保障氧气压力管道长期稳定安全运行。
参考文献
[1] GB 50030-2013，氧气站设计规范[S].
[2] HG 20202，脱脂工程施工及验收规范[S].
[3] GB 50316，工业金属管道设计规范（2008版）[S].
[4] TSG 31-2025，工业管道安全技术规程[S].
[5] GB/T 20801，压力管道规范 工业管道[S].
[6] GB 50235，工业金属管道工程施工规范[S].
[7] JB/T 5902-2015，空气分离设备用氧气管道技术条件[S].
[8] GB16912，深度冷冻法生产氧气及相关气体安全技术规程[S].
[9] ASTM G93，Standard Practice for Cleaning Methods and Cleanliness Levels for Material and Equipment Used in Oxygen-Enriched Environments[S].
[10] CGA G-4.1，Cleaning of Equipment for Oxygen Service[S].
[11] GB 50236，现场设备、工业管道焊接工程施工规范[S].
